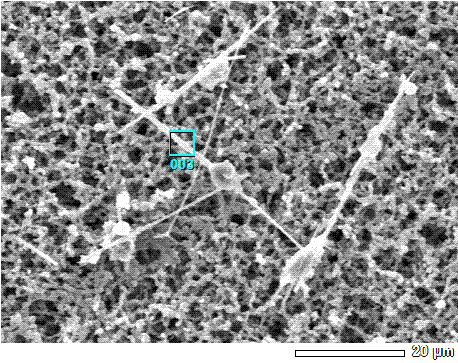

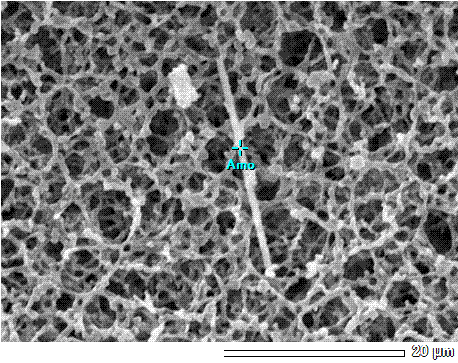

uEtB^|γΜATCg 1/1 ^Cg : IMG1 --------------------------- u
: 6390(LA) Α¬d³ : 15.00 kV {¦
: x 2,500 ͺθϊ : 2010/06/17 ζf : 512
x 384

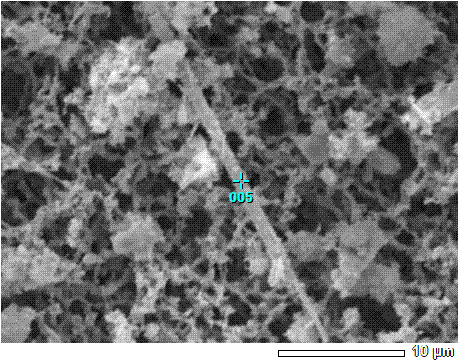

uEtB^|γΜATCg 1/1 ^Cg : IMG2 --------------------------- u
: Α¬d³ : 15.00 kV {¦
: x 1,500 ͺθϊ : 2010/06/17 ζf : 640
x 480

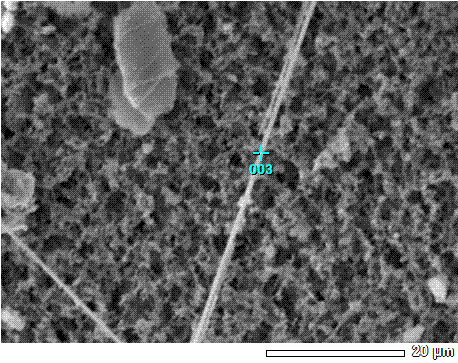

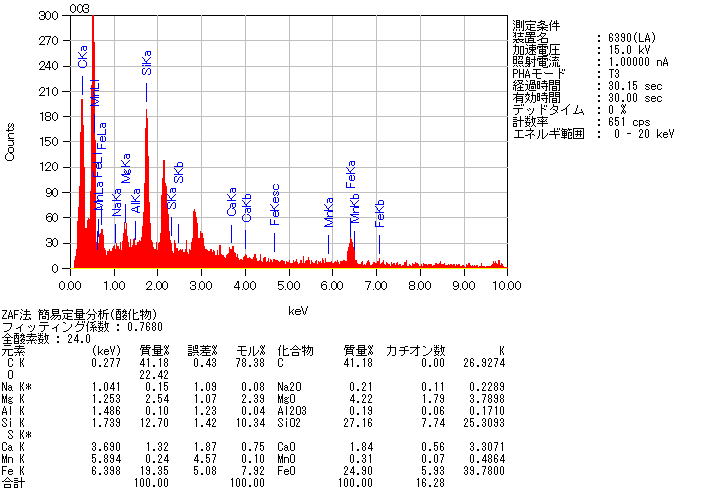

ATCgΜrdl/dcw ^Cg :
IMG1 --------------------------- u
: 6390(LA) Α¬d³ :
10.00 kV {¦
: x 3,500 ͺθϊ :
2008/05/20 ζf : 512
x 384

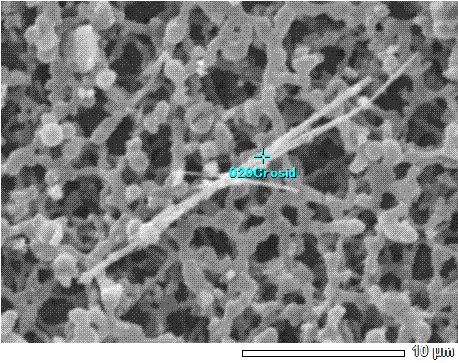

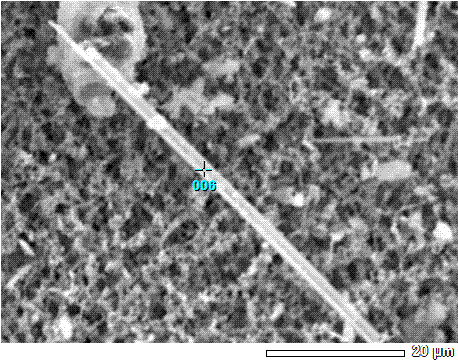

έΜήΧέΜ¨Ωΐ-γΜNVhCgΜrdl/dcw ^Cg :
IMG1 --------------------------- u
: 6390(LA) Α¬d³ :
10.00 kV {¦
: x 4,300 ͺθϊ :
2008/05/12 ζf : 512
x 384

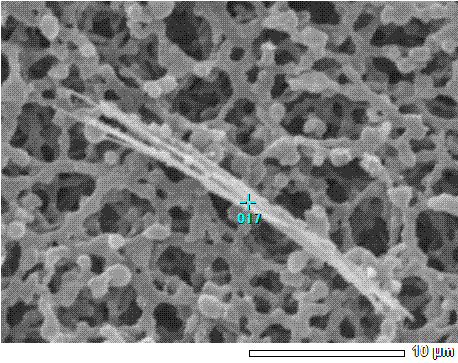

έΜήΧέEΜ¨Ωΐ-γΜNVhCg ^Cg :
IMG1 --------------------------- u
: 6390(LA) Α¬d³ :
10.00 kV {¦ : x 4,500 ͺθϊ :
2008/05/12 ζf : 512
x 384

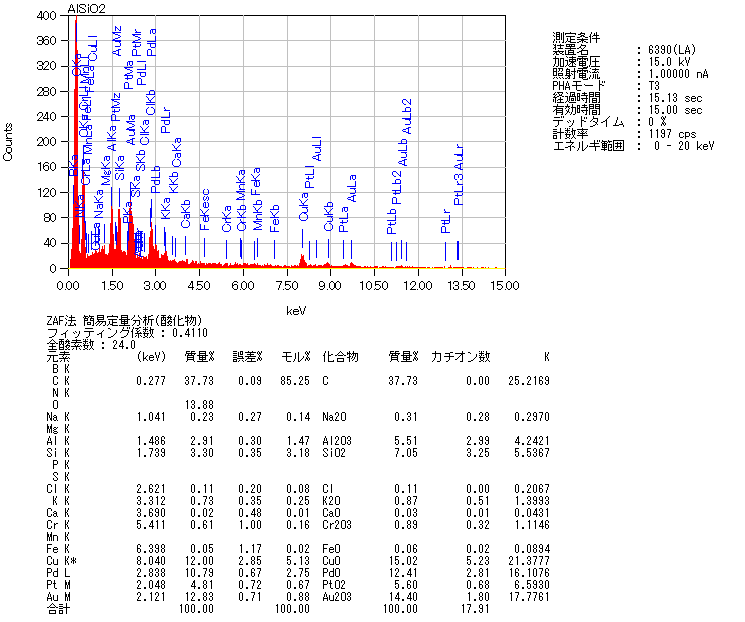

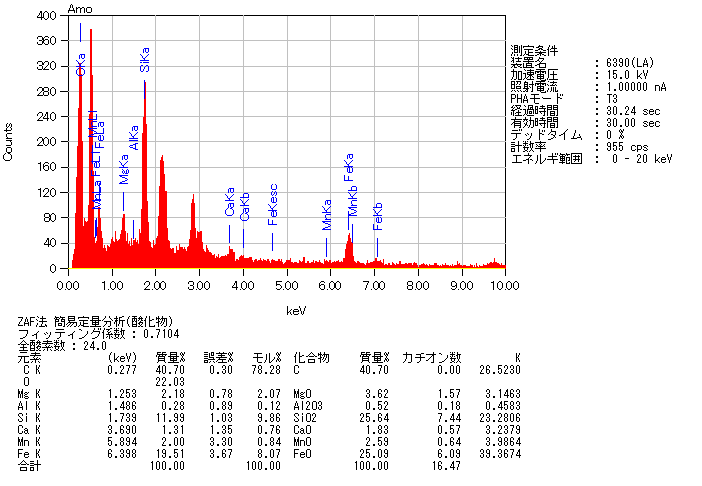

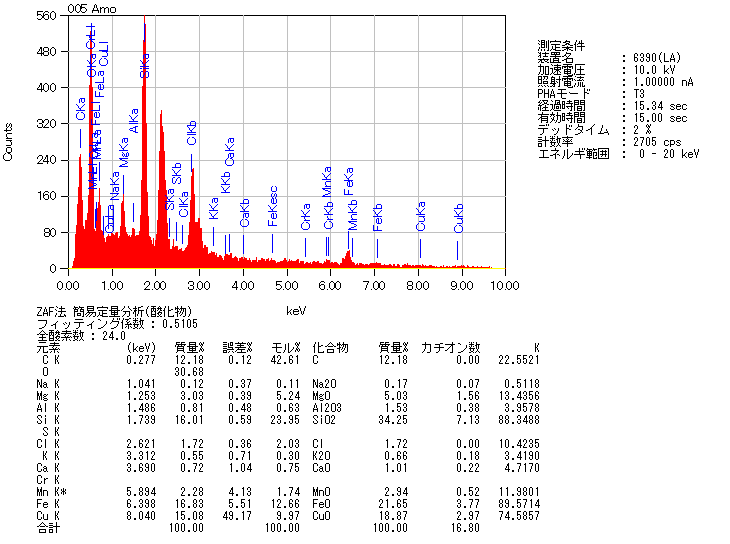

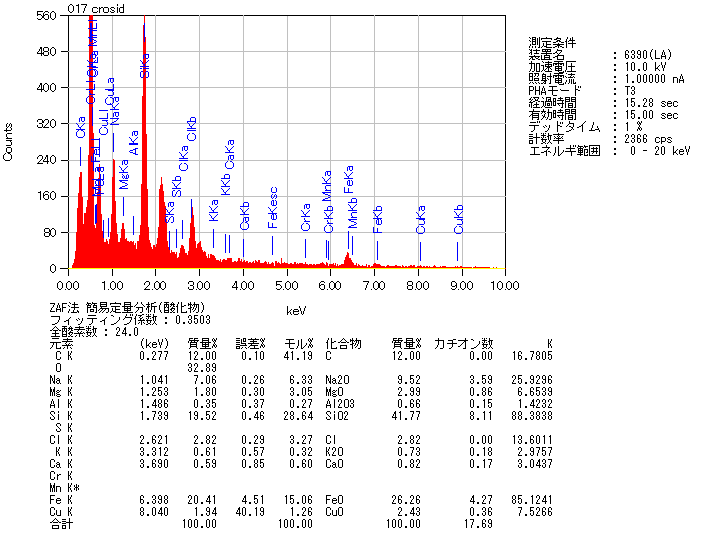

ͺθπ uΌ
: 6390(LA) Α¬d³
: 10.0 kV ΖΛd¬
: 1.00000 nA PHA[h : T3 oίΤ
: 15.22 sec LψΤ
: 15.00 sec fbh^C : 1 % v¦
: 1747 cps GlMΝΝ : 0 - 20 keV
ZAF@ ΘΥθΚͺΝ(_»¨) tBbeBOW : 0.5626 S_f : 24.0 ³f
(keV) ΏΚ% λ·% % »¨ ΏΚ% J`I
K C K
0.277 33.74 0.18 71.62 C
33.74
0.00 52.4839 O
24.78 Na K
1.041
3.31 0.52 1.84 Na2O
4.46
2.23 11.8948 Mg K
1.253
3.39 0.58 3.56 MgO
5.63
2.16 12.4447 Al K
1.486
0.78 0.74 0.37 Al2O3
1.48
0.45 3.0481 Si K
1.739 13.71 0.93 12.45 SiO2
29.33
7.57 58.9659 S K
Cl K
2.621
2.90 0.60 2.08 Cl
2.90
0.00 13.2028 K K
3.312
0.11
1.17
0.04 K2O
0.14
0.05 0.5242 Ca K
3.690
0.88 1.74 0.56 CaO
1.24
0.34 4.2587 Cr K
Mn K*
5.894
0.46 7.01 0.21 MnO
0.59
0.13 1.7428 Fe K
6.398 15.93 9.40 7.27 FeO
20.49
4.42 60.9463 Cu K
v
100.00
100.00
100.00 17.35

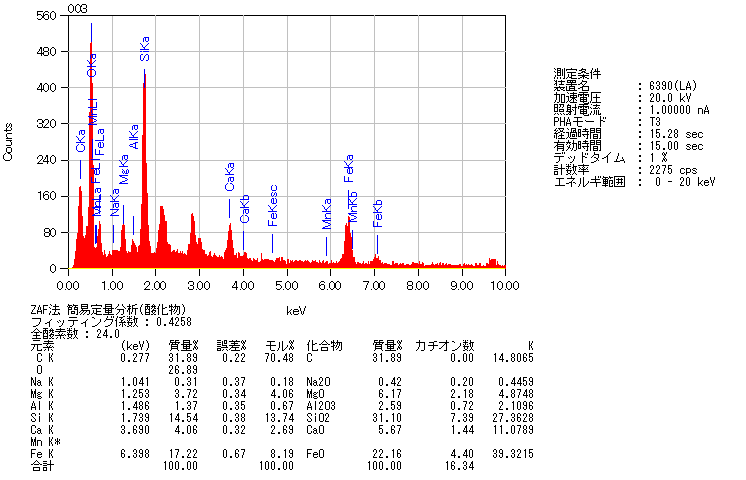

gCgΜrdl/dcw ^Cg :
IMG1 --------------------------- u
: 6390(LA) Α¬d³ :
20.00 kV {¦
: x 1,900 ͺθϊ :
2008/11/14 ζf : 512
x 384

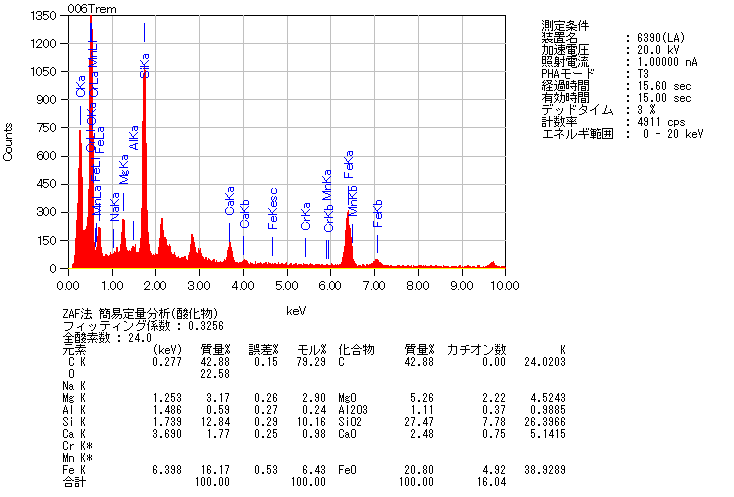

Trem
^Cg :
IMG1 --------------------------- u
: 6390(LA) Α¬d³ :
20.00 kV {¦
: x 1,900 ͺθϊ :
2008/11/14 ζf : 512
x 384

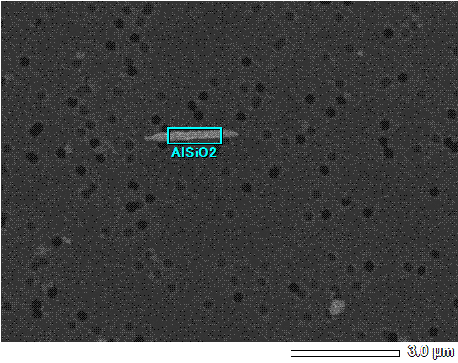

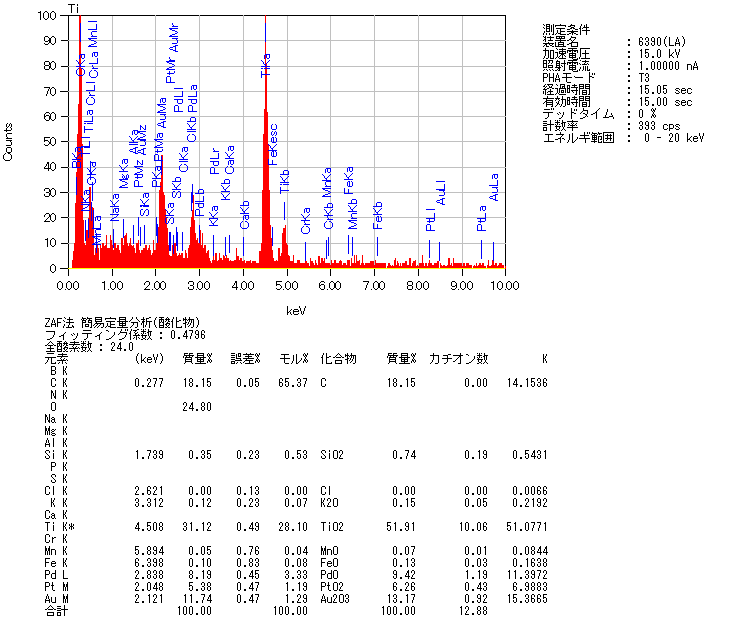

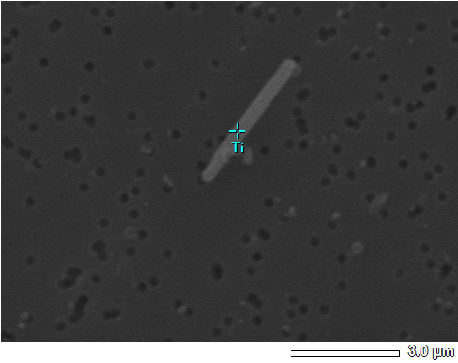

ΞίΨΆ-ΞήΘ-ΔΜ¨Ωΐ-γΜ`^ ^Cg :
IMG2 --------------------------- u
: Α¬d³ :
15.00 kV {¦
: x 10,000 ͺθϊ :
2010/02/16 ζf : 640 x 480 λγΜΫΝ0.4ΚΜ
@
ΞίΨΆ-ΞήΘ-ΔΜ¨Ωΐ-γΜ¨Ώ ^Cg :
IMG2 --------------------------- u
: Α¬d³ :
15.00 kV {¦
: x 10,000 ͺθϊ :
2010/02/16 ζf : 640
x 480 λγΜΫΝ0.4ΚΜ
@@@@@@@
RͺZ€Μz|y|WΦίι
